Wandler

Der physikalische Aufbau von Umbauwandlern

Youtube
H

ERZlich Willkommen liebe Freunde der Schutz- und Leittechnik. In unserem neuen Kurzbeitrag zeigen wir Euch den physikalischen Aufbau von Stromwandlern in Umbauform. Ihr könnt Euch dazu das nachstehende Video ansehen oder den Beitrag unterhalb des Videos lesen. Viel Spaß dabei und viel Erfolg.

Umbauwandler kommen häufig bei Nieder- und Mittelspannungskabeln, sowie an Stromschienen zum Einsatz. Es gibt einteilige und zweiteilige Umbauwandler, bei Letzteren entfällt das Einfädeln, da sie auseinander geklappt und direkt um die zu messenden Betriebsmittel montiert werden können.

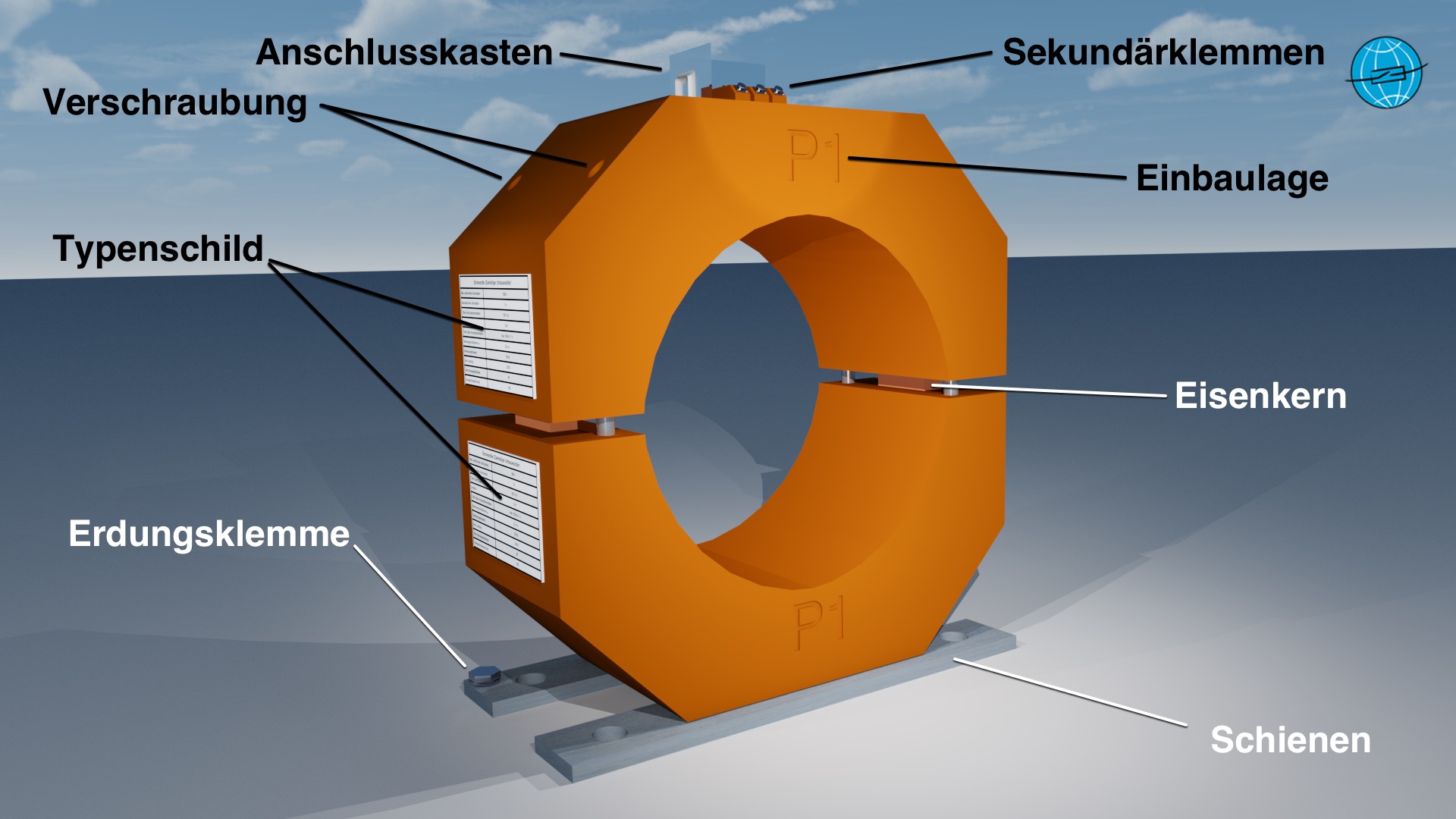

Der Aufbau eines Umbauwandlers entspricht dabei dem eines Mittelspannungswandlers, auch hier trägt der Eisenkern die sekundäre Wandlerwicklung. Der Primärleiter wird allerdings durch die zu messenden Betriebsmittel selbst (Kabel oder Stromschiene) gebildet. Die nachstehenden beiden Abbildungen zeigen einen typischen Umbauwandler in zweiteiliger Ausführung zum Verschrauben mit seinen wesentlichen Komponenten, sowie ein gängiges Typenschild.

Umbauwandler, Aufbau, Stromwandler, Funktion Stromwandler

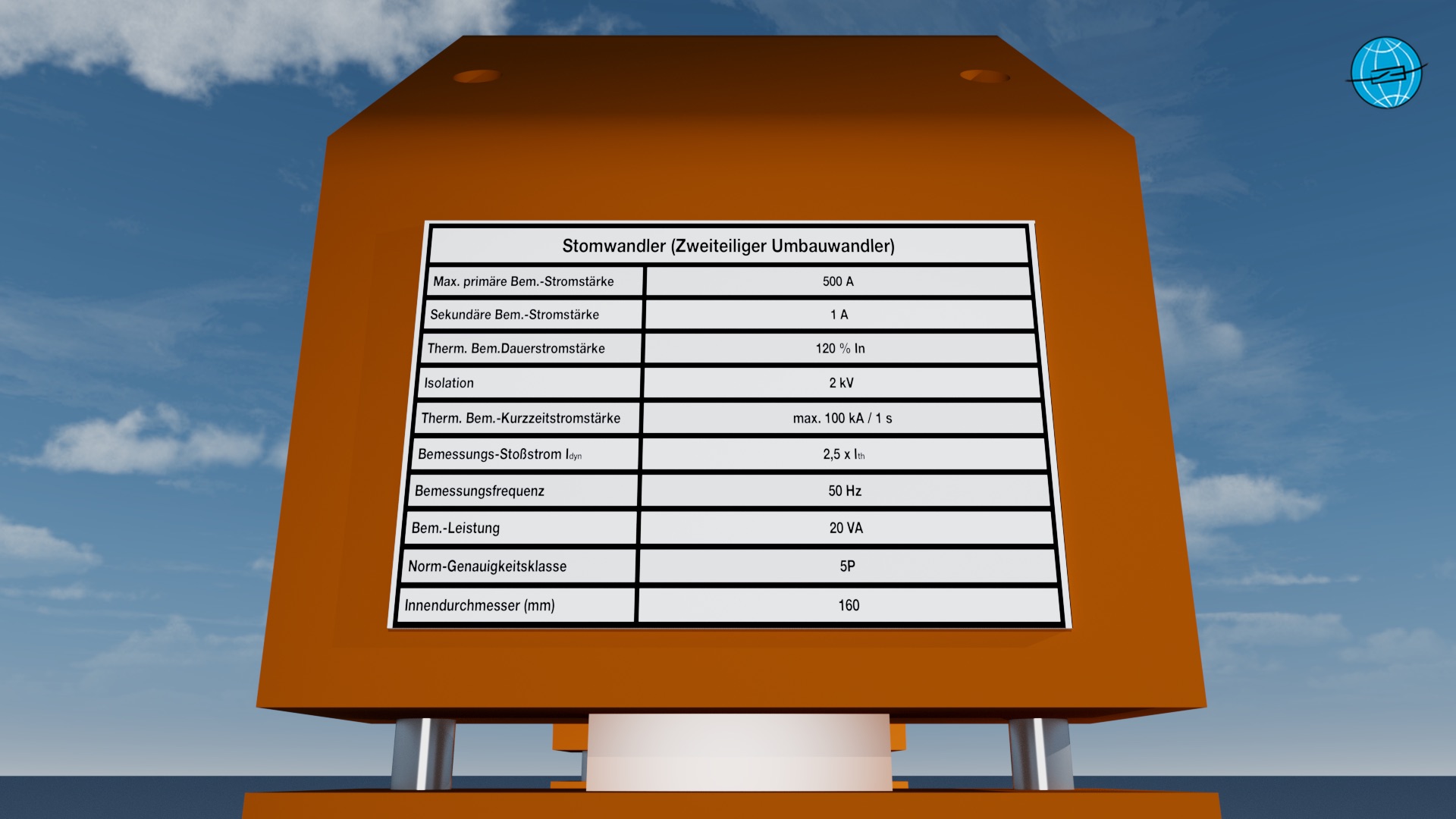

Umbauwandler, Aufbau, Stromwandler, Funktion Stromwandler, Typenschild

Dieser Beitrag war ein kleiner Auszug aus unserem Online-Training „Stromwandler Intensivseminar“ welches bei unserer ENGINEERING ACADEMY erhältlich ist.

In unserem Online-Training lernt Ihr alles was Ihr über Stromwandler wissen müsst. Dazu gehört zunächst der physikalische Aufbau typischer Wandler. Dabei betrachten wir alle Spannungsebenen, von der Nieder-, über die Mittel- bis zur Hochspannung und schauen uns natürlich die Klassiker wie Leiterstrom-, Umbau- und Kombiwandler an. Außerdem geben wir einen Überblick über nicht-konventionelle Wandler wie z.B. Rogowskispulen und Merging-Units.

Das nächste große Kapitel ist dann die Stromwandlertheorie und das Übertragungsverhalten. Diesem Kapitel entstammt auch dieser Beitrag zum Thema Remanenz. Wir widmen uns hier außerdem sehr intensiv den elementar wichtigen Themen wie Stromflussrichtung, Ersatzschalt- und Zeigerbild und der Sättigung von Stromwandlern. Wir schauen uns detailliert die wesentlichen Kenngrößen, die Differentialgleichungen und das stationäre sowie transiente Übertragungsverhalten von Stromwandlern für Messzwecke und von Stromwandlern für Schutzzwecke an.

Ein weiterer wesentlicher Punkt ist dann der Betrieb und die Schaltungsarten von Stromwandlern, sowie deren Erdung. Hierbei gehen wir auch auf die Besonderheiten von Umbauwandlern und der Holmgreenschaltung ein. Abschließend behandeln wir dann die norm- und fachgerechte Auslegung von Stromwandlern für Schutz- und Messzwecke.
