Neue Schutzgeräte-Homepage bei WOODWARD

H

ERZlich Willkommen liebe Freunde der Schutz- und Leittechnik. Der große deutsche Schutzrelaishersteller WOODWARD hat soeben eine brandneue Schutzgeräte-Homepage veröffentlicht. Dabei wurde großer Wert auf die Übersichtlichkeit und auf die einfache Möglichkeit der Konfiguration durch den Kunden gelegt. Anwendungsorientiert kann aus den folgenden Kategorien nach schutzt- und leittechnischen Lösungen gefiltert werden:

🌐 Netzentkopplung

🌐 Abgangsschutz

🌐 Motorschutz

🌐 Transformatorschutz

🌐 Generatorschutz

🌐 Leitungsdifferentialschutz

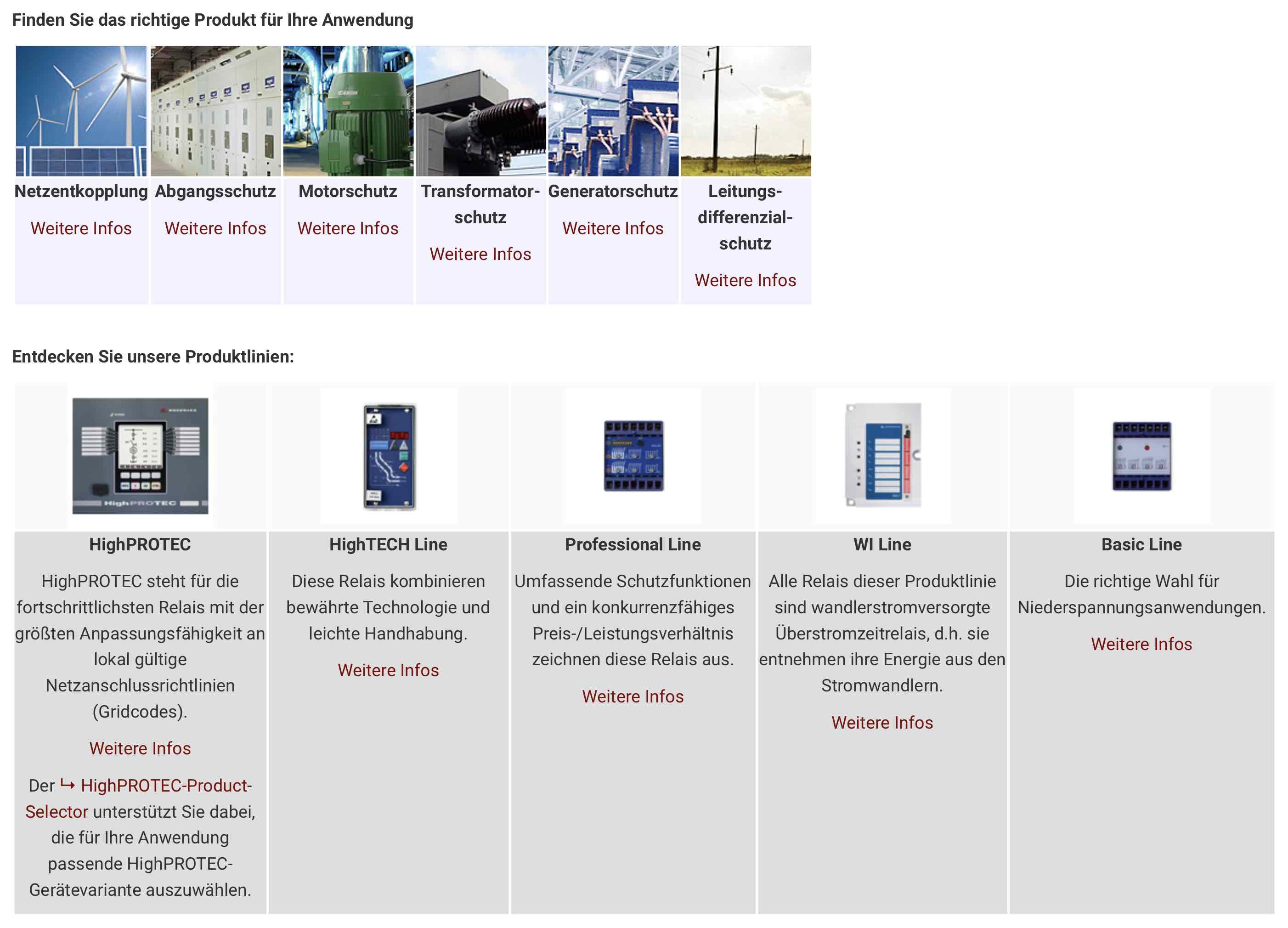

Die neue Startseite von WOODWARDS Schutzgeräten

Zudem ist es möglich, gezielt die andwendungsbezogenen Produktlinien aufzurufen. Im folgenden stellen wir kurz die entsprechenden Produktlinien vor.

HighPROTEC

HighPROTEC steht für die fortschrittlichsten Relais mit der größten Anspassungsfähigkeit an lokal gültige Netzanschlussrichtlinien und an komplexe Primärsysteme (z.B. Generatorschutz). Für die Geräte der HightPROTEC-Serie gibt es den HighPROTEC-Product-Selector, mit welchem die Schutzgeräte einfach und schnell konfiguriert werden können. Funktionspunkte gibt es bei WODDWARD "leider" keine, dafür aber immer den vollen Funktionsumfang, unabhängig von der Anzahl eingeworfener Münzen. Die folgende Abbildung zeigt den Excel-Konfigurator und die Konfiguration eines Leitungsdifferentialschutzgerätes vom Typ MCDLV4.

Der HighPROTEC Konfigurator

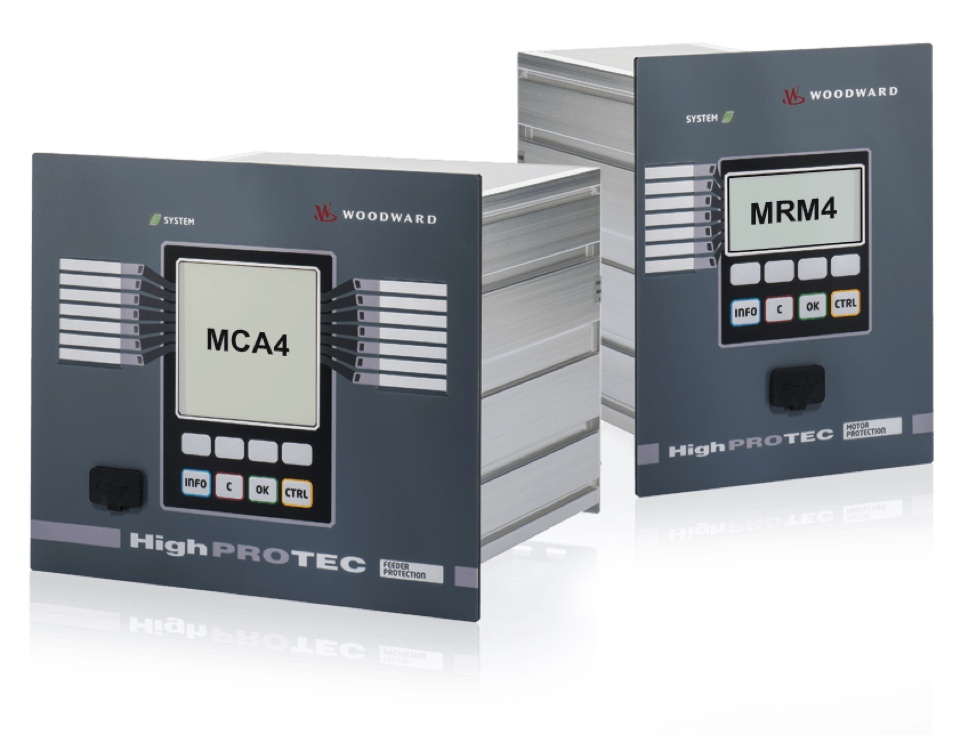

HighPROTEC Geräte

HighTECH Line

Die HighTECH Line ist eine preiswertere Variante für die Nieder- Mittel- und niedere Hochspannung und bietet ebenfalls zahlreiche Schutzfunktionen. Dank der „Plug-in“-Technologie mit automatischem Kurzschluss-Mechanismus für die Stromeingänge können diese Relais während des Betriebs ausgetauscht werden. Die Messwerte, Einstellungen und Fehlerwerte werden mithilfe von LEDs und einem alphanumerischen Display im Klartext angezeigt und ermöglichen eine intuitive Bedienung. Die Kopplung an das SCADA-System des Kunden wird durch eine standardisierte Schnittstelle erreicht.

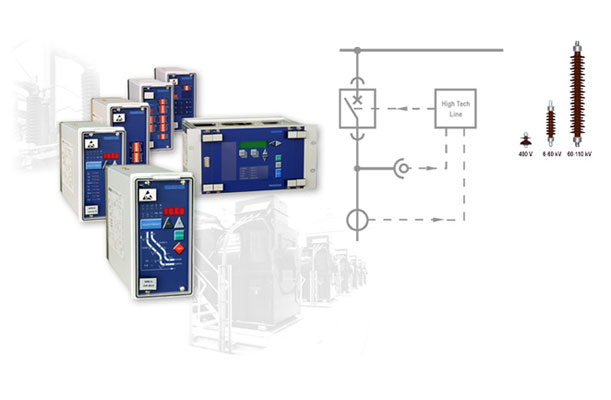

WOODWARDS HighTECH Line

Easy Professional Line

Diese digitalen Einzel- oder Kombi-Relais von Woodward bieten alle gängigen Schutzfunktionen für Nieder- und Mittelspannungsanwendungen und sind für die Montage auf Hutschienen ausgelegt. Nennspannung und ‑frequenz können per DIP-Schalter eingestellt werden; Messwerte und Auslöseverzögerungen über Potentiometer. Zudem sind die Relais durch das Weitbereichsnetzteil für Wechselstrom und Gleichstrom universell verwendbar.

Ein optional lieferbarer Schnittstellenadapter ermöglicht, dass das Gerät mit der Windows® PC-Software Smart view kommunizieren kann. Hier ist es möglich die Parametrierung durchzuführen und sogar Störschriebe auszulesen.

In unserem Videobeitrag "Praxisbeispiel zur Prüfung Wattmetrischer Erdschlussrelais" vom 28.08.2019 hatten wir das XI1-E-R der Easy Professional Line verwendet und vorgestellt.

In der Easy Professional Line findet Ihr alle wichtigen Schutzapplikationen wie Strom-, Spannungs-, Netzentkopplungs-, Generator- und Motorschutz. Klein, fein, zuverlässig und digital.

WI Line

Hinter der WI Line verbirgt sich das praktische, effiziente, kostengünstige und zudem bewährte Konzept wandlerstromversorgter Schutzrelais. Da sie keine Hilfsstromquelle benötigen, eignen sich die Schutzgeräte der Produktlinie WI gut für den Einsatz in unabhängigen Übertragungs- und Verteilungsanlagen, lokalen Netzen und Lastschaltanlagen (Ring Main Units).

Die Auslösecharakteristiken reichen von zweistufigem, unabhängigem (DEFT) und abhängigem (INV) Überstromzeitschutz bis hin zu speziellen Kennlinien. Als weitere Optionen bieten wir einige Relais mit integriertem Erdschlussschutz.

Woodward hat Serienprodukte entwickelt, die zu fast jedem auf dem Markt gängigen Leistungsschalter passen. Die elektronischen Teile der Relais sind komplett versiegelt. Dadurch sind die Relais auch vor den rauhesten Umwelteinflüssen geschützt.

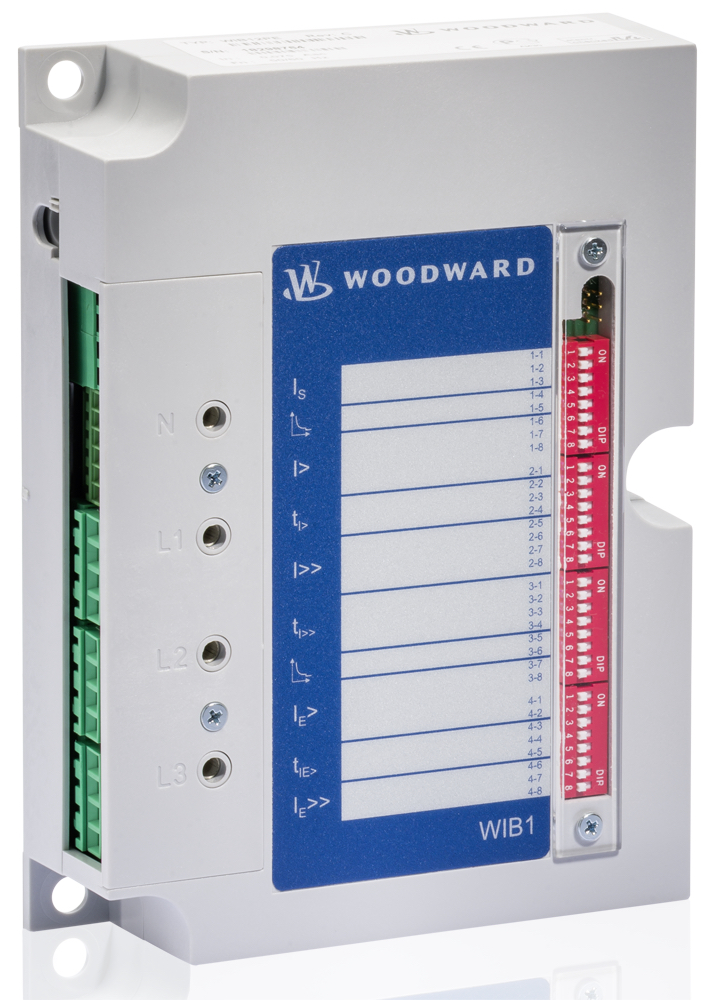

WOODWARD's WI Line

Basic Line

Die Basic Line bietet mikrocontrollerbasierte Überwachungsrelais für Niederspannungsanwendungen zur Montage auf Hutschiene. Diese besonders preiswerten Relais sind nicht nur einfach zu bedienen, sie erleichtern zudem die Inbetriebsetzung und bieten eine hohe Zuverlässigkeit. Die Basic Line Überwachungsrelais können für die folgenden Applikationen verwendet werden:

🌐 Frequenzüberwachung

🌐 Netzentkupplung

🌐 Überwachung von Wechselspannung

🌐 Überwachung von Gleichspannung

🌐 Spannungs- und Asymmetrie-Überwachung

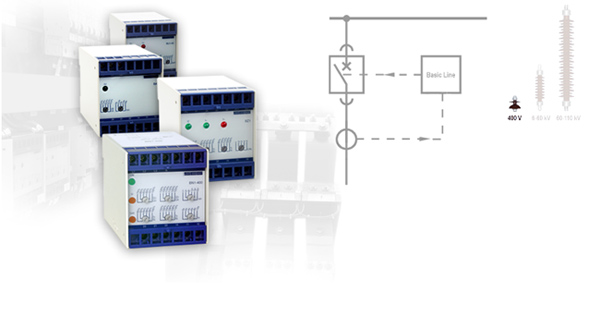

WOODWARD's Basic Line

Fazit

Die neue deutschsprachige Homepage liefert den erforderlichen Überblick über die breite Produktpalette von WOODWARD. Hier geht es zur Homepage.

HERZliche Grüsse
