Wandler

Spannungswandlerprüfung - Sternwicklung

H

eute stelle ich Euch ein effizientes Verfahren zur praktischen Überprüfung der sekundären Wandlerkreisverdrahtung einer Sternwicklung vor.

Verdrahtungsprüfung - Sternwicklung!

Um die Verdrahtungsprüfung durchzuführen, wird eine Prüfspannung auf der Primärseite des Spannungswandlers eingespeist. Sämtliche Arbeiten an den Primär- und Sekundärteilen der Anlage müssen abgeschlossen und die Anlage betriebsbereit sein!

Wir legen ein symmetrisches dreiphasiges AC-Spannungssystem auf der Primärseite an. Zur Vereinfachung empfehlen wir die Wahl einer Spannungsgröße, die auf der Sekundärseite des Wandlers einen möglichst glatten Wert liefert.

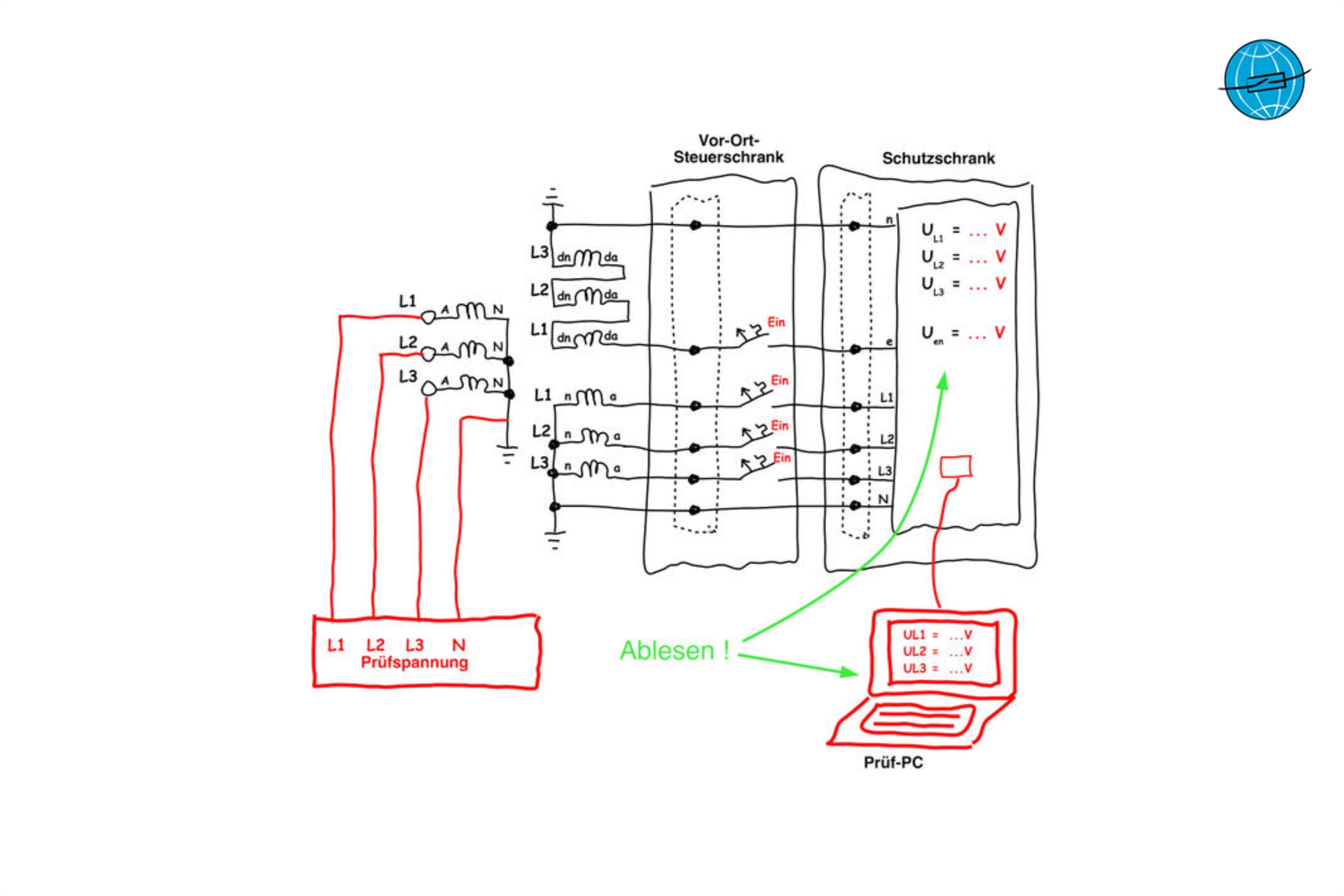

Die folgende Zeichnung zeigt den Aufbau der Messschaltung:

Messschaltung

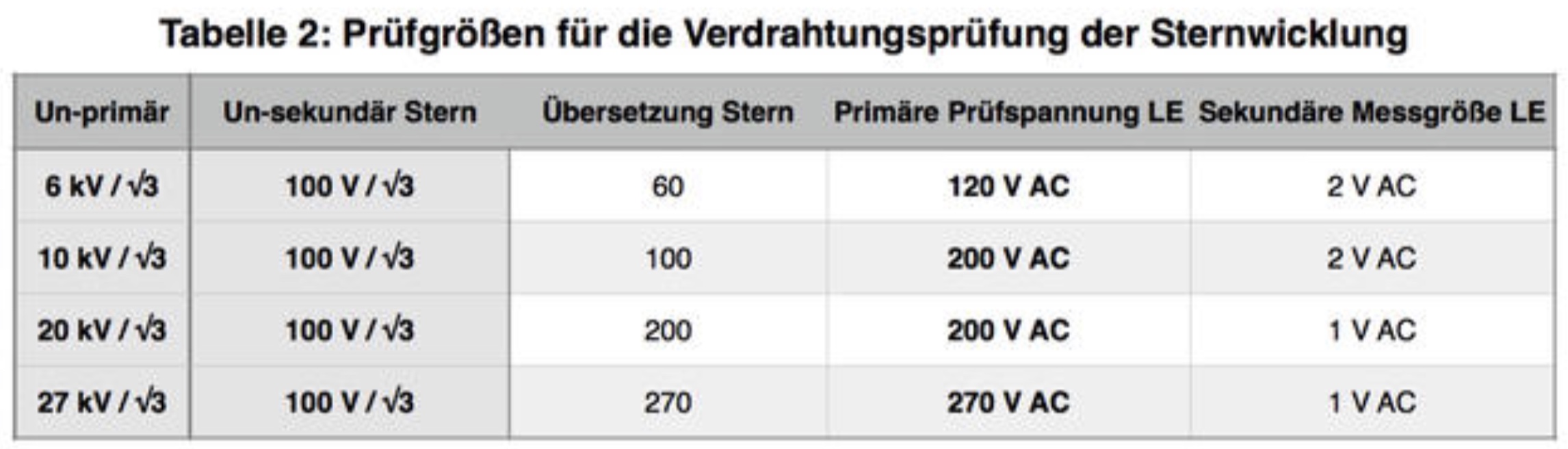

Moderne 3-phasige Prüfeinrichtungen bekommen locker 300 V AC auf die Füße. Die Prüfspannungen in der nachstehenden Tabelle haben sich in der Praxis bewährt:

Die LL-Spannungen der Sternwicklung müssen während dieser Prüfung Null Volt betragen, dieLE-Spannungen ca. 1 Volt. Sollte es Probleme mit der en-Wicklung geben, so ist es immer gut, die Teil-en-Spannungenzu untersuchen. Dazu misst man einfach die über den Wicklungen „abfallenden“ Spannungen einzeln. Sollten die in Ordnung sein, kann es sich nur noch um einen astreinenVerdrahtungsfehler der Wicklungen oder des Sekundärkreises handeln. DiesenVerdrahtungsfehler zu finden, ist dann der größte Spaß an der ganzen Sache.

Dieser Beitrag stammt aus dem Kapitel Spannungswandlerprüfung aus meinem aktuellenFachbuch: "Die Bibel der Generator-Schutztechnik". Die Vorprüfung von Spannungswandlernerfolgt in den 7 Schritten:

✮ Sichtkontrolle
✮ Kontrolle der Erdung
✮ Isolationsmessung der Sekundärverdrahtung
✮ Verdrahtungsprüfung Sternwicklung
✮ Verdrahtungsprüfung Open-Delta
✮ Übersetzungsprüfung
✮ Betriebsbürdenmessung

Die fachgerechte Umsetzung dieser Prüfungen sind in meinem Fachbuch "Die Bibel derGenerator-Schutztechnik" detailliert und praxisnah beschrieben. Hier geht es zum Buch: DieBibel der Generator-Schutztechnik!

HERZliche Grüsse Alexander Muth
