Stromwandlerprüfung - Wandlernennleistung und Überstromziffer

Youtube
S

tromwandlerprüfung - Was ist hier Phase ? Generell sind bei der Inbetriebsetzung von Stromwandlern immer zwei Dinge zu prüfen:

- die Sekundärkreisverdrahtung inklusive angeschlossener Geräte

- der Wandler selbst

Eine sehr wichtige, den Wandler selbst betreffende, Prüfung ist der Nachweis der Wandlernennleistung und der Nennüberstromziffer. Die in der Praxis am besten durchführbare Methode zur Überprüfung von Wandlerleistung und Überstromziffer ist die Bewertung der Kniepunktspannung nach British Standard 3938. Die Kniepunktspannung ist annähernd die Sekundärspannung, ab welcher eine 10%- ige Spannungserhöhung eine 50%-ige Stromerhöhung zur Folge hat. Um diesen Sättigungspunkt zu ermitteln, nehmen wir die berühmte Magnetisierungskennlinie auf.

Dazu legen wir an der ersten zugänglichen Klemmleiste eine Wechselspannung an den zu messenden Kern und messen den daraus resultierenden Strom. Die ermittelten Messdaten sind in einer Excel- Tabelle bestens untergebracht und wir können die Kniepunktspannung direkt aus der Kennlinie nach oben stehender Definition entnehmen.

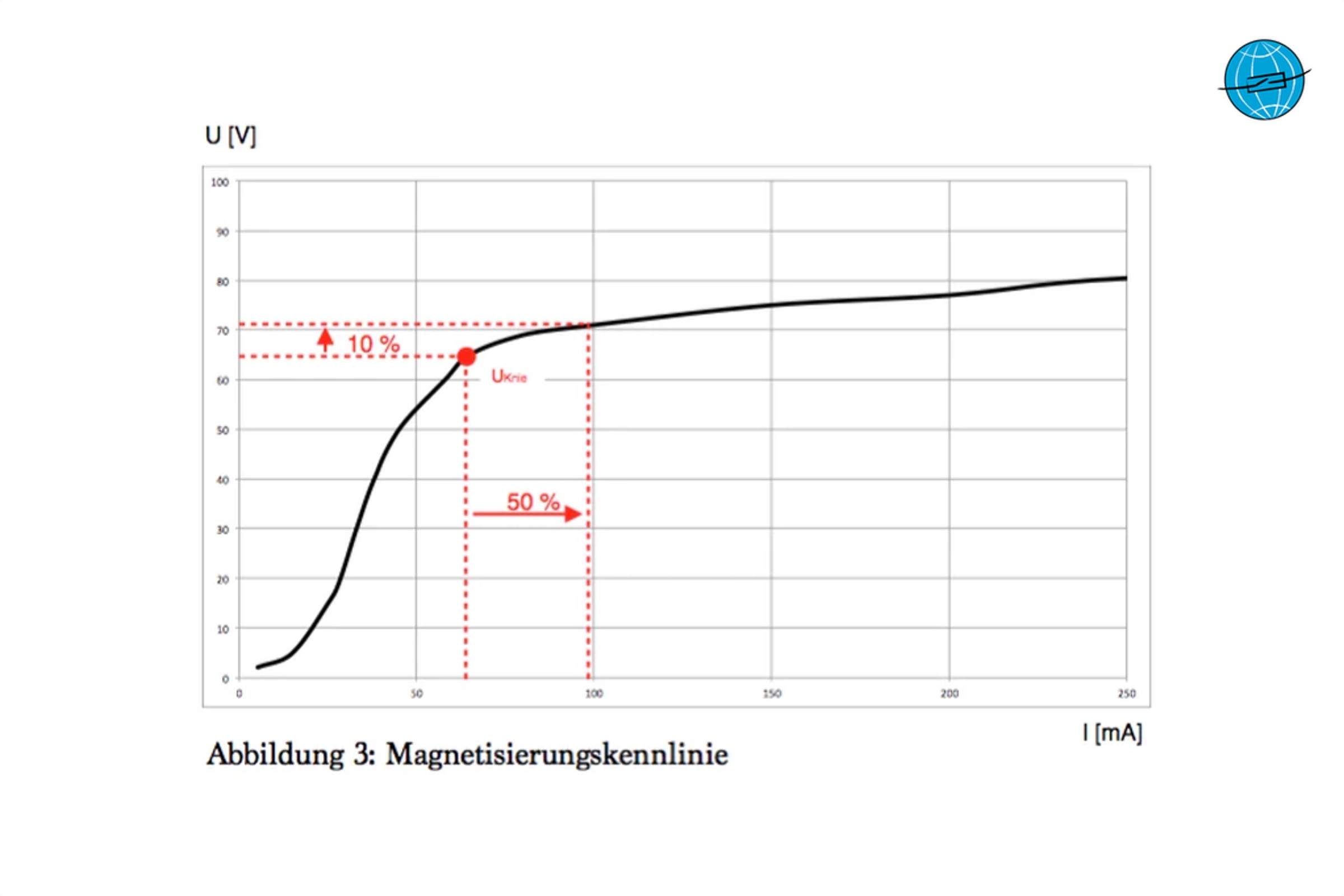

Die nachstehende Abbildung zeigt eine in der Praxis ermittelte Magnetisierungskennlinie:

Messung der Kniepunktspannung

Zur Überprüfung von Wandlernennleistung und Überstromziffer werden folgende Bedingungen rechnerisch überprüft:

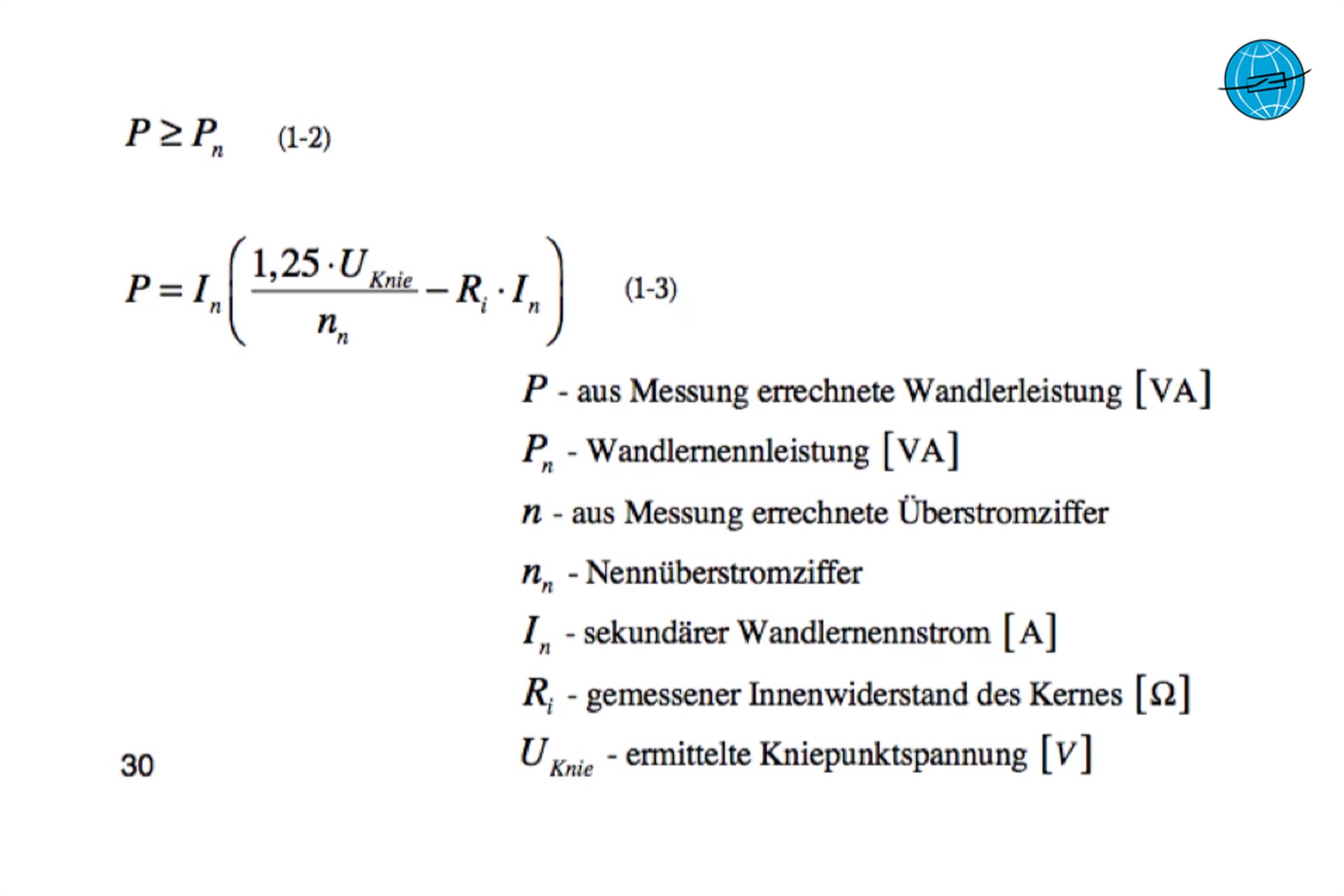

Berechnung der Wandlernennleistung aus der Kniepunktspannung

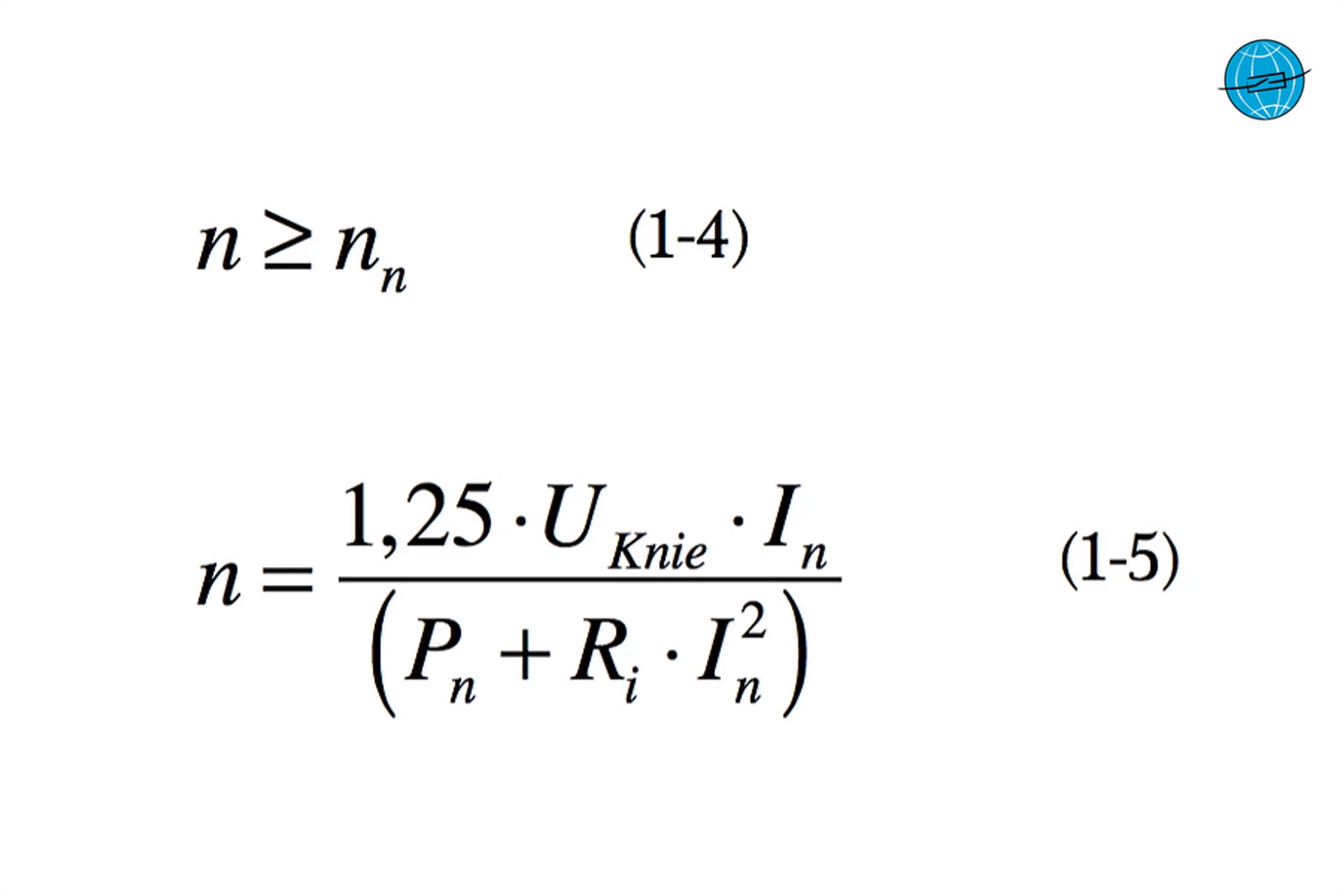

Berechnung der Nennüberstromziffer aus der Kniepunktspannung

Der mysteriöse Faktor 1,25 trägt der Tatsache Rechnung, dass die den beiden Gleichungen zu Grunde liegende Sättigungsspannung sich immer auf den Gesamtfehler des Stromes und nicht rein auf den Anstieg der Magnetisierungskennlinie bezieht. Diese Grenz-EMK ist tatsächlich um etwa 25 % größer, als die gemessene Kniepunktspannung.

Über die hier beschriebene Methode hinaus können, unter Verwendung der Prüfeinrichtung CPC100© der Firma Omicron©, Wandlernennbürde, Nennüberstromziffer und der Winkelfehler sehr komfortabel, effizient und mit hoher Messgenauigkeit ermittelt werden.

Dieser Beitrag ist ein Auszug aus meinem gerade erschienenen Buch „Die Bibel der Generator-Schutztechnik“.
