Stromwandlerprüfung - Wickelsinn

S

tromwandler! - Was ist hier eigentlich Phase? HERZlich Willkommen, liebe Freunde der Schutz- und Leittechnik! Die Inbetriebsetzung von Stromwandlern gliedert sich in mehrere Prüfschritte. Eine immer wieder gern übersehene Prüfung ist die sogenannte Wickelsinnprüfung bzw. der Polaritätscheck. Nur Anhand dieser wichtigen Prüfung können wir nachweisen, das die sekundäre Stromwandlerwicklung auch richtig herum gewickelt wurde. Dies ist insbesondere für den Differentialschutz wichtig. Weitere Schutzfunktionen mit verketteten Größen, wie z.B.:

🌐 Distanzschutz

🌐 Polschlupfschutz

🌐 Rückleistungsschutz

🌐 Untererregungsschutz

sind ebenfalls mit richtungsabhängig arbeiteden Algorithmen ausgestattet. Fazit: Ohne die Wickelsinnprüfung geht gar nichts! Doch wie war das gleich? Los geht's:

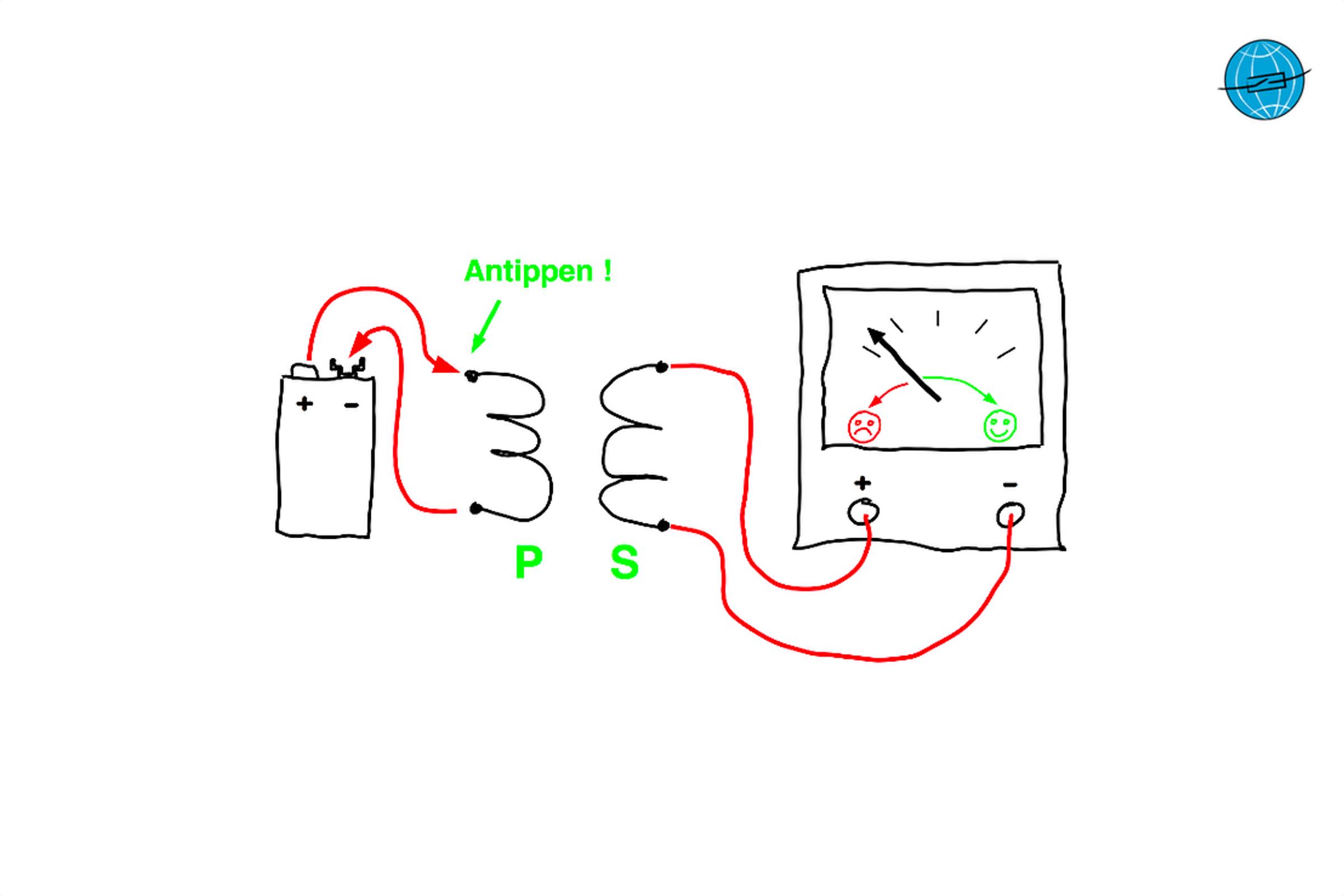

Die alte Messmethode unserer genialen Vorfahren funktioniert noch immer großartig. Wir schliessen sekundärseitig ein analoges Multimeter an und wählen einen sehr kleinen DC-Messbereich. Auf der Primärseite legen wir kurzzeitig die Gleichspannung einer 9 V-Blockbatterie an und beobachten den Zeigerausschlag des Multimeters. Über die Richtung des Zeigerausschlages können wir die Richtung des sekundär fließenden Stromes eindeutig bestimmen. Einfach, aber smart.

Zur Vermeidung einer einseitigen Vormagnetisierung, sollte der Wandler nach abgeschlossener Prüfung mit einen Wechselstrom beaufschlagt werden!

Ein spezielles Messverfahren der Firma Omicron überlagert den eingespeisten Prüfstrom mit einer richtungsdefinitiven Sägezahnamplitude und liefert damit ein geeignetes Messgerät zur Richtungs-bestimmung (CPol-Tool©). Die Prüfung mit diesem System ist in der Praxis äußerst effektiv.

Die Inbetriebsetzungsprüfung von Stromwandlern ist ohne eine angemessene Wickelsinnprüfung unvollständig. Sie lässt sich jederzeit mit einfachen Mitteln schnell durchführen und räumt späteren Ärger in Rahmen der "heißen IBS" frühzeitig aus dem Weg!

Dieser Artikel und die Abbildung stammen aus meinem Buch "Die Bibel der Generator-Schutztechnik"!

Für weitere Informationen zum Thema Stromwandler empfehlen wir unser Online-Training „Stromwandler Intensivseminar“.

In unserem Online-Training lernt Ihr alles was Ihr über Stromwandler wissen müsst. Dazu gehört zunächst der physikalische Aufbau typischer Wandler. Dabei betrachten wir alle Spannungsebenen, von der Nieder-, über die Mittel- bis zur Hochspannung und schauen uns natürlich die Klassiker wie Leiterstrom-, Umbau- und Kombiwandler an. Außerdem geben wir einen Überblick über nicht-konventionelle Wandler wie z.B. Rogowskispulen und Merging-Units.

Das nächste große Kapitel ist dann die Stromwandlertheorie und das Übertragungsverhalten. Wir widmen uns hier außerdem sehr intensiv den elementar wichtigen Themen wie Stromflussrichtung, Ersatzschalt- und Zeigerbild und der Sättigung von Stromwandlern. Wir schauen uns detailliert die wesentlichen Kenngrößen, die Differentialgleichungen und das stationäre sowie transiente Übertragungsverhalten von Stromwandlern für Messzwecke und von Stromwandlern für Schutzzwecke an.

Ein weiterer wesentlicher Punkt ist dann der Betrieb und die Schaltungsarten von Stromwandlern, sowie deren Erdung. Hierbei gehen wir auch auf die Besonderheiten von Umbauwandlern und der Holmgreenschaltung ein. Abschließend behandeln wir dann die norm- und fachgerechte Auslegung von Stromwandlern für Schutz- und Messzwecke.

Im Lieferumfang unseres Onlinekurses sind enthalten:

  • Ein achtwöchiger Zugang zu unserem Online-Training, welches sowohl am PC, am Tablet oder auch auf dem Smartphone absolviert werden kann und mit mehreren Zwischentests und einem großen Abschlusstest ausgestattet ist.
  • Wenn Du über 80 % des Kurses absolviert und die Tests erfolgreich abgeschlossen hast, erhältst Du unser Teilnahmezertifikat der ENGINEERING ACADEMY
  • Damit Du nach Ablauf der 8 Wochen nicht mit leeren Händen dastehst, erhältst Du unseren LearningGuide zum Download. Dabei handelt es sich um ein über 170 Seite starkes Lehrbuch im PDF-Format, welches den gesamten Kursinhalt beinhaltet und in Deinen Besitzt übergeht. Damit kannst Du auch später immer wieder nachschlagen und gelernte Inhalte auffrischen.

Das beste daran ist: Du hast kein Risiko! Sollte der Kurs nicht Deinen Erwartungen entsprechen, hast Du volles Rückgaberecht innerhalb der ersten 5 Tage. Hier gibt es keine Diskussion und uns interessieren auch keine Gründe. Wenn Du den Kurs reklamierst bekommst Du Dein gesamtes Geld innerhalb von spätestens 14 Tagen zurück.

Für all diejenigen unter Euch die sich mit unserer E-Learning Lösung erst später anfreunden möchten bieten wir unser Stromwandler Intensivseminar auch in einem Vor-Ort-Training an. Alle Details zum Kurs erhaltet Ihr hier: Stromwandler Intensivseminar

HERZliche Grüsse Alexander Muth

Sicherheitshinweis:

Nichtbeachtung der folgenden Hinweise kann Tod, Körperverletzung oder erheblichen Sachschaden zur Folge haben!

Bei allen auf schutztechnik.com beschriebenen Prüfungen können gefährliche Spannungen auftreten. Die Sicherheitsregeln und Sicherheitsvorschriften für elektrische Anlagen sind bedingungslos einzuhalten. Für Arbeiten an der Primäranlage muss sich der Generator immer im Stillstand befinden und es sind geeignete Erdungs- und Kurzschließmaßnahmen an den jeweiligen Arbeitsstellen vorzusehen. Im Rahmen einer Primärprüfung an einem Turbosatz ist darauf zu achten, dass es zu keiner Überhitzung der Turbine kommt.

Die beschriebenen Arbeiten dürfen nur durch qualifiziertes Personal durchgeführt werden. Dieses muss gründlich mit den einschlägigen Sicherheitsvorschriften und Sicherheitsmaßnahmen sowie den Warnhinweisen aus den Handbüchern der Lieferanten der verwendeten Komponenten vertraut sein. Die hier beschriebenen Inhalte stellen keine Arbeitsanweisungen dar. Sie müssen in jedem einzelnen Punkt hinsichtlich der Sicherheitsregeln und Sicherheitsvorschriften durchdacht werden.
