erzlich Willkommen, liebe Freunde der Schutz- und Leittechnik, heute gebe ich Euch eine wertvolle Übersicht an die Hand.

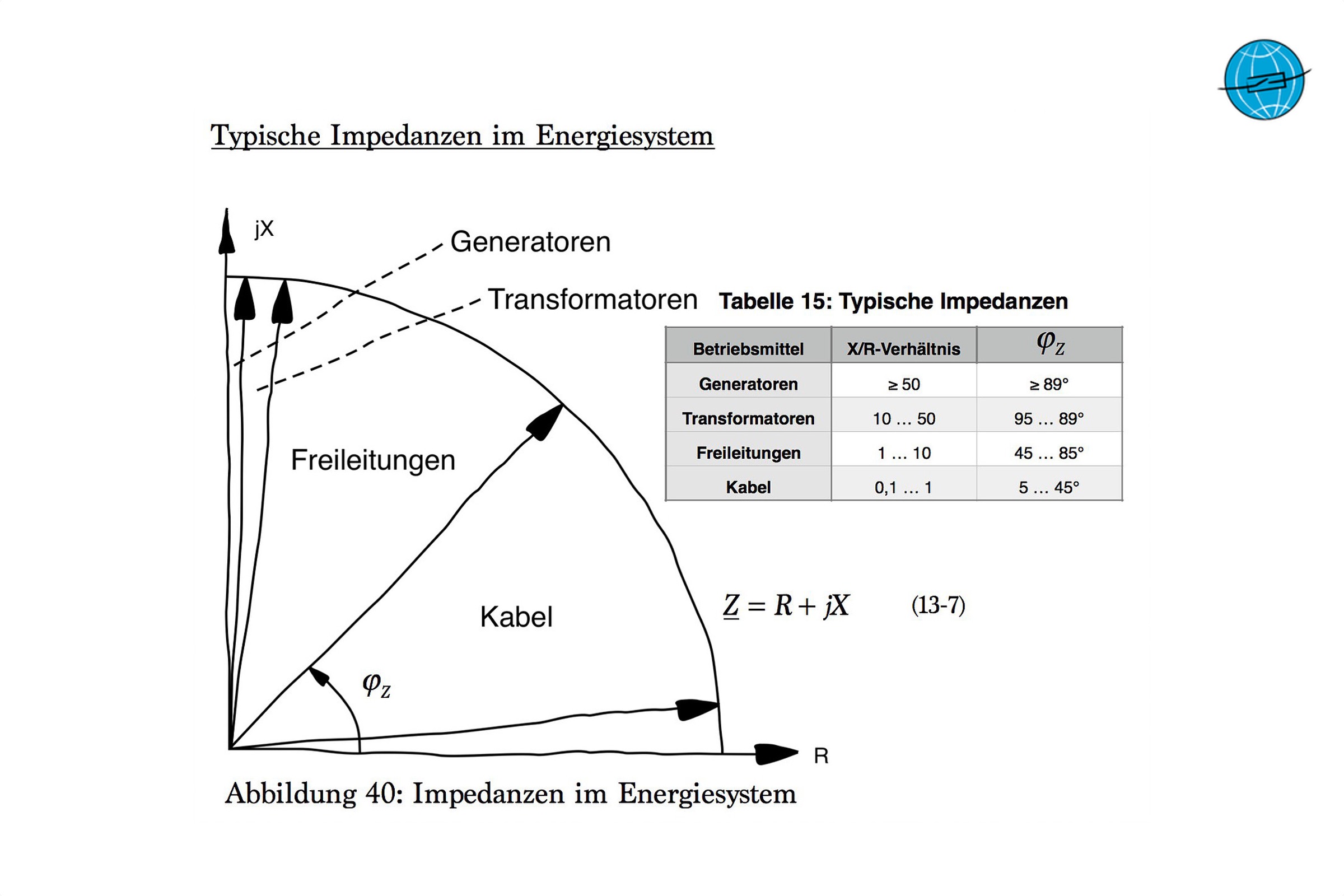

Der folgenden Abbildung könnt Ihr die typischen Impedanzbereiche bzw. X/R-Verhältnisse unserer klassischen Betriebsmittel entnehmen. Diese sind ja bekanntermaßen entscheidend für unsere Zeitkonstanten und daraus resultierend für das Verhalten im Fehlerfall.
![Typische Impedanzen im Energiesystem Generator Freileitung Kabel Transformator](https://cdn.prod.website-files.com/5c92b47f152f1e314799ae1f/5ca1e43ff4c36e448881efa9_MainImage.jpg)
Die Abbildung stammt aus unserem Fachbuch: "Die Bibel der Generator-Schutztechnik".
